Sèche Bonnet EEG

Sèche Bonnet EEG

Un Sèche Bonnet EEG pour le service de Réanimation Néonatale du CHUGA**.



Suite à une demande urgente du service de réanimation néonatale, nous avons conçu et imprimé ce support suivant le « cahier des charges » du CHUGA **.

  ** CHU Grenoble-Alpes

Suite à notre action pour la fourniture de visières anti-postillons, la team Gre-Nable a rapidement conçu et imprimé ce modèle de support de bonnets EEG, adapté au besoin exprimé par le service achat qui ne trouvait pas de solution satisfaisante chez ses fournisseurs habituels pour faire sécher les bonnets pour nourrissons.

Ce sèche bonnet n’est pas un équipement médical, mais un support utilisé après le lavage des bonnets.  L’utilisation par les professionnels est sous la responsabilité de leur encadrement.

Expression du besoin :

  • formes simples facilitant le démontage et la désinfection du support
  • diamètre de la tête (80 à 90 mm)



Réalisation :

  • Réalisation avec 4 pièces simples, de dimensions paramétrables pour autoriser une rapide mise à l’échelle en cas de nécessité
  • Pièces démontables, faciles à aseptiser
  • Base en-clispable pour former un ensemble cohérent



Deux arceaux qui s’imbriquent, un anneau de maintien (tel un cercle de grand-collet de tonneau), et une base avec tenon-mortaise pour en-clipser les bases entre elles.

Matrice de 4 bases qui sera plus facile à manipuler (la masse d’un sèche bonnet est de quelques dizaines de grammes).

COV-ISere : Visière de Protection contre les Postillons pour les Soignants (High Grade Protection)

COV-ISere : Visière de Protection contre les Postillons pour les Soignants (High Grade Protection)

COV-ISere est le modèle de visière à picots à grande couverture de visage, approuvé par le CLIN* du CHUGA**.



La Visière « COV-ISere », est développée par un Collectif pour les Visières contre les Postillons de personnes susceptibles d’avoir été contaminées par le COVid en Isère.

* CLIN :  Comité de Lutte contre les Infections Nosocomiales,   ** CHU Grenoble-Alpes

Ce modèle conçu et produit par un Collectif de makers grenoblois « COV-ISere » (des personnels de Grenoble-INP, du pôle S.mart Grenoble-Alpes, des membres du Laboratoire Ouvert de Grenoble, ainsi que les membres de la Team Gre-Nable) en collaboration étroite avec Manuel François, kinésithérapeute au CHU de Grenoble, permet aux soignants de conserver leur masque FFP2 sous la visière, tout en augmentant leur protection vis à vis des postillons d’un patient en phase d’intubation. Après plusieurs itérations prenant en compte les retours d’expérience des équipes de soignants, la visière COV-ISere synthétise les solutions techniques de protection les plus performantes contre les postillons en complément du port de masque FFP2.

Cette visière n’est pas un équipement médical de protection, mais une aide supplémentaire contre les postillons. Les personnes qui portent cette visière, sont parfaitement informées que la seule protection officielle et agréée, est celle prescrite et fournie par leur service et leur encadrement.



Ce nouveau design permet d’agrafer un film rhodoïd, PVC ou en PET*** au format A3 (en disposition paysage) qui protège la tête du soignant d’une oreille à l’autre.

  • temps d’impression : de 40 à 45minutes
  • hauteur de couches : 3/10eme
  • vitesse d’impression : 60 mm/s

*** Remercions au passage la société AMCOR qui nous avait fourni gracieusement du tissus « SMS » (en fait, un non-tissé, filtrant à plus de 99% mais laissant passer l’air, utilisé en milieu hospitalier pour emballer les matériels stériles) pour la fabrication de masques tissus. AMCOR nous a fourni également un énorme rouleau de PET d’excellente qualité (plus transparent et sans reflets comparé aux autres matériaux que nous utilisions) pour la fabrication d’écrans de visières de protection. SMS et PET ont été utilisés par notre collectif COV-Isère, le LOG, ainsi que divers fablabs et acteurs associatifs du bassin grenoblois.

Version courante : COV-ISere_v7c

Pour imprimer le support de visière, quatre fichiers STL sont proposés, à choisir en fonction de la matière utilisée pour l’impression. Ils sont géométriquement identiques, seule l’indication du matériau utilisé pour l’impression change afin d’indiquer aux personnels chargés de l’aseptisation, s’ils peuvent tremper le support dans un mélange chaud ou froid (B Temp pour lavage à l’eau froide, H Temp pour haute température).

  • STL de la visière version dite « Basse Température » en PLA
  • TL visière version « PETG – Basse Température » en PETG
  • STL visière version « ABS – Haute Température » en ABS pour aseptisation en autoclave
  • STL visière version « HIPS – Haute Température » en HIPS pour aseptisation en autoclave

Ce nouveau design nécessite 6 trous, espacés de 80mm dans une plaque de Rhodoïd, PVC ou PET de format A3. Le patron de perçage est disponible dans le bundle zippé aux formats PDF et DXF, à imprimer avec le paramètre d’impression : échelle à 100% et mode paysage.

Tous les fichiers sont rassemblés dans un bundle (V7c) – dernière mise à jour 16 Mai –

Bundle zippé de tous les fichiers (2,8 Mo)

Casquette souple

Pour protéger la partie haute du visage, une casquette souple découpée dans une feuille de PVC ou PET, peut être enfichée entre les deux picots au niveau des tempes. Les fichiers de découpe font partie du bundle zippé.

Comment maintenir la visière en place sur la tête ?

Un élastique de couturière, classique, peut convenir bien sûr. Mais si vous avez une imprimante 3D, voici sur les images ci-dessous un exemple de liens élastiques réalisés avec du filament souple (type Ninjaflex). On peut éviter qu’un lien annulaire ne sorte du crochet en utilisant le petit trou latéral ou celui de l’arrière, ou on peut faire un bon nœud d’arrêt (nœud de 8 par exemple).

Une autre solution est d’utiliser un élastique large à « boutonnières » comme celui présenté sur la simulation en entête de cet article. Passez alors simplement le crochet du support de visière dans une boutonnière au choix pour régler le serrage du bandeau autour de la tête, c’est probablement la solution la plus confortable que nous ayons testée !

Visière taille enfant

Dans certaines situations, une visière de protection peut être nécessaire pour protéger un enfant. Environnement spécifique, handicap particulier, etc. Pour répondre à ce type de demandes, nous avons adapté la visière COV_Isère en différentes tailles. Notez que la taille T90 (90% de la taille de tête adulte) convient pour un enfant de 8 à 9 ans par exemple. T80, c’est déjà très petit (!) et il est rare de devoir faire porter une visière à un bébé ! Vous trouverez déjà quelques tailles prêtes à être imprimées dans le COV-Isere_Bundle_Enfant. Et si vous avez besoin d’une taille non disponible dans ce bundle, dans des limites raisonnables, disons jusque 75%, n’hésitez pas à nous demander !

Nous tenons à rappeler qu’une visière ne remplace pas la protection d’un masque. Elle vient en complément de celui-ci, et se justifie dans des situations particulières.



 L’écran pour une visière enfant est basé sur un format A4 horizontal, de type couvertures transparentes disponibles en papeterie. Vous devrez percer 4 trous (faits à la perforatrice de bureau) avec une distance standard de 80mm entre les centres des trous. Le format A4 est en général trop haut, vous pourrez donc recouper la hauteur de l’écran à vos préférences en fonction de l’enfant.



Visière enfant
Assistant de géométrie

Assistant de géométrie

Besoin exprimé



A la suite de la conception du support pour le vélo de Mélina, son ergothérapeute a demandé à la team Gre-Nable de trouver une solution afin que Mélina puisse tenir une règle à dessin pendant ses cours de géométrie.

Compte tenu de son type d’agénésie, une règle d’écolier plate ne convenait pas.

Il existe dans le commerce un règle pour les dessinateurs professionnels, qui a une section en forme d’étoile.

En cherchant sur Amazon, nous la trouvons sous l’appellation « règle kutch« . De plus fabriquée en aluminium, elle résistera à nos transformations (en fait le résultat montre qu’il n’y eut aucune modification de la règle) : https://www.amazon.fr/gp/product/B002QRSPDY/ref=ppx_yo_dt_b_asin_title_o01_s00.

Développement



Projet rapidement exécuté une fois que la règle ait été livrée pour la prise des dimensions.

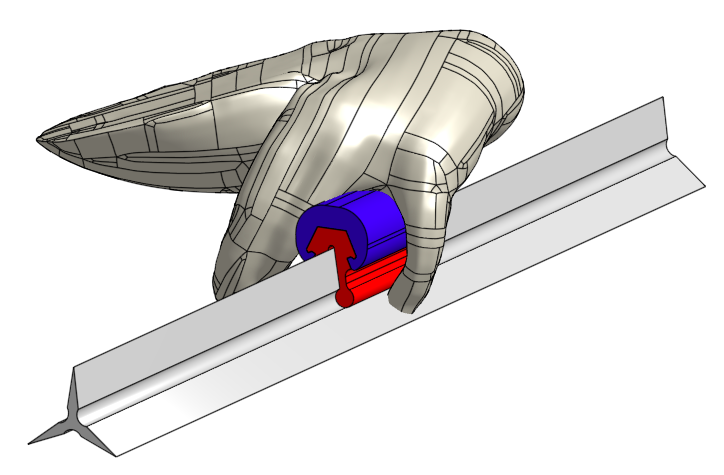

L’assistant est constitué de deux pièces :

  • un coulisseau (slider pour la version internationale) qui glisse sur une branche de la règle (on choisit la branche des inches qui n’est pas utilisée par les élèves de la primaire !),
  • un coussinet souple (soft handle) clipsé sur le coulisseau que Mélina tiendra avec ses 2 doigts.
  • pour ne pas imposer un appareil trop imposant, nous réalisons des couples de pièces de longueur réduite, ainsi Mélina choisira d’en utiliser qu’un seul ou les deux.



Réalisation



Après quelques essais pour régler le jeu entre entre la règle et le coulisseau (léger serrage), nous obtenons de bons résultats. Le coussinet en flexible est imprimé en Ninjaflex comme pour toutes nos impressions souples.

L’essayer c’est l’adopter

Et lors de la livraison de son assistant pour le vélo, Mélina découvre un assistant pour ses cours de géométrie.

Vite une feuille de papier, un stylo et les premières lignes droites sont rapidement tracées.

Téléchargement des STL



L’assistant ne dépendant pas de l’utilisateur, nous pouvons mettre à disposition les fichiers sources STL, prêts à être imprimés.

Si toutefois vous jugiez que la longueur des pièces ( 40 mm ) est trop faible, nous publions également les fichiers au format DXF qui peuvent être importés dans une CAO pour que les pièces puissent être extrudées à la longueur qui vous plairait.

Les fichiers sont disponibles ici :

Nous les publierons également dans le repository Thingiverse.com.

Si vous trouvez cet assistant utile, diffusez le message autour de vous et faites le nous savoir en commentaires. Merci.

Gauntlet comme un bracelet de joaillerie

Gauntlet comme un bracelet de joaillerie

Si le gauntlet traditionnel associé aux mains des versions Raptor et Phoenix, avec le module de réglage sur la surface supérieure pour intégrer les logos, plait aux enfants, on peut comprendre que les adultes recherchent des gauntlets plus discrets et plus faciles à enfiler dans les manches de chemise.

gauntlet monté sur la version 1 de la main « Nathalie release »

Redessiner un gauntlet en CAO va de plus permettre d’autres développements collatéraux qui nécessitent des liens forts avec cette pièce de maintien :

  • Adaptation fine de la forme du gauntlet à celle du poignet et des son avant bras,
  • Intégration du système de réglage de la tension des câbles à l’intérieur de l’épaisseur du gauntlet,
  • Redéfinition du système de palonnier pour le tirage des câbles,
  • Base du cliquet utilisé pour le wrist lock system (voir l’article dédié),
  • Articulation du poignet avec 2 ou 3 degrés de liberté (bientôt publié).

Parmi les choix techniques associés à cette redéfinition du gauntlet, nous avons opté pour :

  • Utilisation du logiciel de CAO « Onshape » (notre outil de référence)
  • Une impression en forme (et non pas à plat) qui nécessite d’utiliser des supports
  • Une forme de base du gauntlet généré à partir de splines (lignes vectorielles de type courbes de Bezier)
  • Un paramétrage par variables, dans le modèle Onshape, pour adapter les cotes du gauntlet à celles de la paume. En théorie (car nous n’avons pas encore eu à le faire), le gauntlet est compatible avec une main Phoenix.

Donc nous sommes partis d’une feuille blanche (de CAO) avec pour mission de créer un gauntlet

  • Donc la largeur des oreilles au niveau de la paume soit identique à un gauntlet traditionnel
  • De recevoir les 5 fils tensionneurs des doigts
  • D’intégrer un palonnier (whipple tree) avec 2 vis de réglages (1 pour le pouce, 1 pour le palonnier des 4 doigts)
  • D’insérer tout le système dans l’épaisseur du gauntlet.

Le résultat est à la hauteur des espérances, il est testé et en service avec une parfaite adéquation avec le besoin.

Impression

Compte tenu de notre souhait d’adapter la forme du gauntlet à la morphologie du porteur, le thermoformage d’un gauntlet imprimé à plat n’a pas été retenu. Nous avons fait un essai qui a vite mis en évidence une trop grande complexité pour un résultat médiocre.

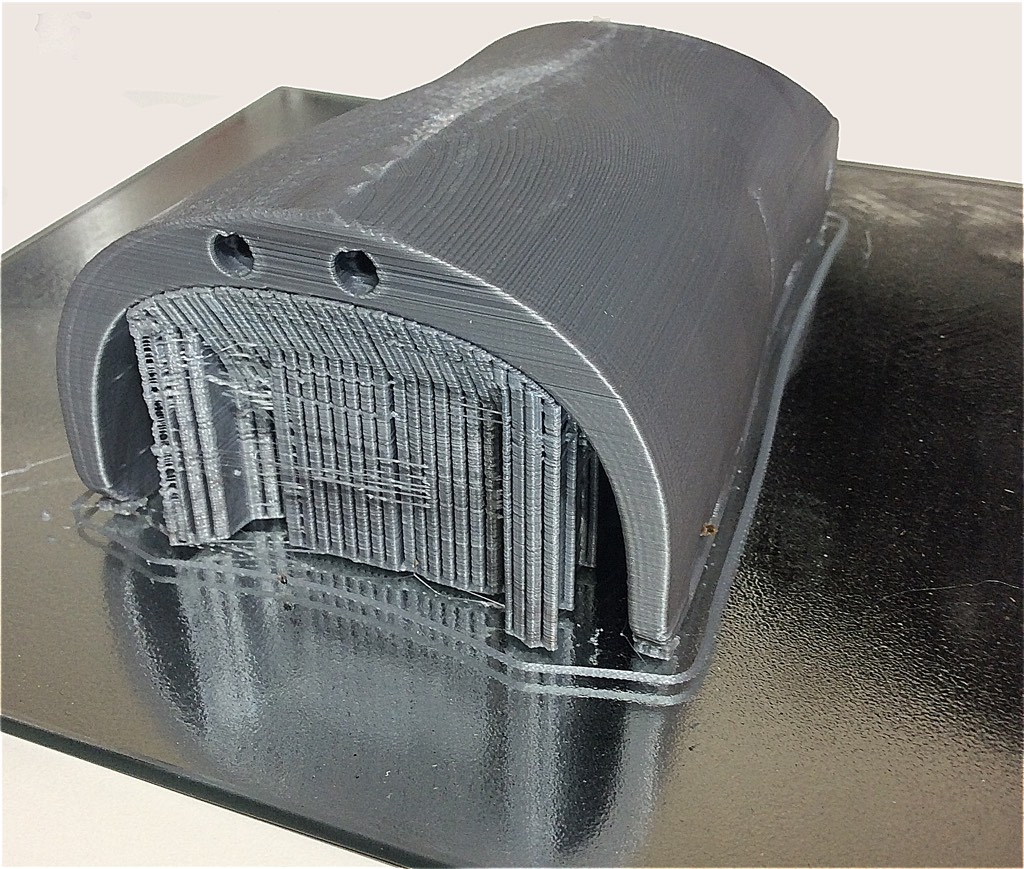

Les tranchages de notre gauntlet avec supports à l’aide de Cura tel que le montre le gauntlet gris à gauche (Cura est gratuit) ou de Simplify3D, à droite en PLA blanc (licence) donnent de très bons résultats. Evidemment la durée d’impression est plus longue, mais la qualité du résultat récompense l’effort.

Cerise sur le gâteau, après ponçage, peinture au spray, et vernissage (vernis spray véhicule), le gauntlet peut être porté comme un bracelet.
