Emma

Fillette de 4 ans, Emma souffre d’une agénésie de la main droite.
Sa maman s’est tournée vers E-Nable pour répondre à deux problématiques qu’Emma vit au quotidien à l’école :

  1. Déboucher et reboucher des feutres: sans prise efficace du bouchon, il est difficile de manipuler les feutres.
  2. Maintenir une feuille de papier pour réaliser du découpage.

Un nouveau défi pour l’équipe Gre-Nable, qui n’a pas encore de solution sur étagère à proposer.

Emma a également émit un dernier souhait, hautement important : la main devra être rose et bleue. Contrainte difficile à tenir, mais nous ferons tout notre possible pour y parvenir !

Pourquoi la main classique ne répond pas au besoin

La traditionnelle main de E-Nable ne correspond pas au besoin d’Emma. Elle a besoin d’un serrage très fort pour pincer une feuille, et réglable pour s’adapter à tout diamètre de feutre.
Une solution sur-mesure est donc nécessaire.

La première étape consistera donc, classiquement, au moulage du bras.

Moulage et scan du bras

La soirée moulage aura permis à Emma et sa maman de rencontrer les membres de l’équipe. Nous avons aussi profité de cette rencontre pour mieux appréhender la solution, en fonction des mouvements que peut réaliser la petite.

Deux techniques sont utilisées ici.

1- Le scan 3D appliqué directement sur le bras d’Emma

La difficulté de cette méthode réside dans le fait que le sujet doit rester parfaitement immobile, au risque de fausser les volumes scannés. Avec des petites retouches Blender, le scan est parfaitement utilisable !

Emma s’est prise au jeu avec brio et n’a pas bougé d’un poil. Les résultats sont impeccables !

2- Le traditionnel moulage au plâtre

Que l’on a scanné par la suite sous toutes coutures.

En plus, l’activité est plutôt amusante 🙂

Une fois le moule réalisé, nous avons pu le scanner lui aussi.

Une fois les scans réalisés, la balle est dans notre camp ! A nous de jouer !



Les prototypes

Premier prototype : système à bille

Le premier prototype réalisé propose une solution à base d’une bille.
L’idée étant de permettre à une enfant d’exercer une grosse pression avec un très petit mouvement de base.

En pratique, le système n’est pas franchement concluant: la bille en métal use trop rapidement le PLA de l’impression.
Les tolérances sont également trop larges avec ce matériau, et le mouvement n’est tout simplement pas fluide.

Solution validée : système à pince excentrique

La deuxième solution revient à une mécanique plus simple.
L’idée est inspirée d’un classique serrage de selle de vélo: un petit mouvement de levier qui produit un couple de serrage énorme.

En quelques prototypes, le concept est validé.
Les itérations suivantes servent principalement à optimiser la force de serrage.

Le couple de serrage est excellent et facile.
Un ressort permet de conserver la pince en position ouverte.

L’axe étant fileté, il suffit de visser/dévisser la poignée pour choisir son ouverture maximale.

Manchon du bras

Une nouveauté de Gre-nable : l’emboiture amovible pour la fixation au bras.

Séparer la pince et le manchon apporte de nombreux avantages:

  • Plus facile à maintenir: pas besoin de tout réimprimer pour faire évoluer les designs
  • Plus évolutif: un seul manchon peut se fixer à de multiples embouts.
  • Plus durable: lorsqu’Emma aura grandi, il suffira d’adapter le manchon, la pince reste fonctionnelle.

La fixation est réalisée par un système de fermeture « quick-lock » :

Côté pince,

Côté manche,

et le résultat final !

Resultat des essais

Après les premiers essais d’Emma, nous faisons deux constats:

D’abord, Emma est capable de pincer une feuille. C’est une super nouvelle.
En revanche, elle ne trouve pas d’intérêt à utiliser la pince pour boucher ou déboucher un feutre. Emma est tout simplement plus habile avec son coude.

On peut donc valider le concept et imprimer la pince dans la couleur définitive !

Bonus : la pince… à linge !

Si on se concentre uniquement sur la fonction « Pincer une feuille », on peut alors éliminer l’ouverture permettant de coincer le bouchon sur le bout de la pince. Mieux encore, il n’est plus nécessaire de conserver le système de réglage de l’ouverture en vissant/dévissant la molette de serrage.

Un nouveau modèle voit donc le jour, sur le principe de la pince à linge. Mécaniquement plus simple, moins de pièces, plus facile à imprimer, voici le résultat:

Pour conclure

Emma dispose donc de deux pinces, qu’elle peut emboîter dans le même manchon facilement. Elle a donc tout loisir de choisir sa préférée pour s’adonner à ses travaux pratiques !

Timéo Goldfinger

Timéo Goldfinger

Timéo

Il n’est plus nécessaire de présenter Timéo, l’épisode #1 est toujours diffusé ici.

La nouvelle mission allouée à la team Gre-nable par ses parents est de lui permettre d’obtenir son badge FFS 3ème étoile ce qui nécessite l’utilisation de bâtons de ski.



Moulage ou scan de la main en position de maintien de bâton ?

Lors d’une séance chez son ergothérapeute, nous avions photographié Timéo tenant un bâton de ski afin de vérifier la position de ses doigts. De façon naturelle, l’effet de pince pour maintenir le bâton était réalisé entre l’index et les trois autres doigts. Cet arrangement serait impossible à réaliser avec une moufle de ski.

Il a été donc décidé de réaliser un moulage de la main avec de l’alginate en prépositionnant les doigts tels qu’ils seraient grâce à l’emboitement sur mesure à concevoir.

Avec l’aide de l’ergothérapeute, les positions des doigts ont été ajustées sur un pseudo-bâton, puis maintenus en position avec une bande adhésive médicale.

Ensuite la réalisation du moulage en alginate resta traditionnelle et le démoulage fut un peu plus délicat afin de laisser le pseudo-bâton et la bande adhésive dans l’alginate.

Protocole toujours bien rôdé par la team, l’étape suivante consiste à obtenir un fichier STL (mesh) à partir du plâtre avec le scanner. Nous gardons une bonne résolution (nombre de triangles) car nous avons abandonné la conversion du STL vers le B-rep qui est une opération trop contraignant.

Chronologie du développement

Phase 1 : Découpe

Le STL est découpé en plans parallèles choisis en fonction des variations importantes de forme de la main.

Sur chaque plan important, un contour est dessiné suivant la périphérie de la section de la main. Le tracé est réalisé à l’aide de courbes de Bezier. Pour ne pas »tromper » l’algorithme interne du logiciel de CAO, le nombre de points d’attache est le même sur tous les tracé.

Etant donné que la main sera dans une moufle, nous jugeons que 5 sections seront suffisantes pour envelopper la main de Timéo.

Phase 2 :  Lofts

Les 5 sections étant dessinées, elles vont être reliées entre elles avec la fonction « Loft » de la CAO.

Avec l’outil Loft, on peut créer des objets complexes en spécifiant des coupes transversales réalisées à partir de faces et de profils d’esquisses fermées, qui guident l’apparence de l’objet objet. Ces sections transversales sont automatiquement connectées. On peut le profil des surfaces créées en ajustant les points de contrôle sur chaque section transversale.

Une fois que les sections sont toutes réunies une à une, une surface enveloppante globale est créée. Si l’aspect de la surface est irrégulier, la section en cause de l’irrégularité est retouchée pour améliorer l’aspect global.


Phase 3 : Epaississement et isolation

La surface enveloppante est tracée au plus juste à partir des sections du STL. Nous rajoutons un espace de 5mm pour l’épaisseur de la moufle et la capacité à l’insérer avec aisance. Une fonction adaptée de « déplacement de surface » facilite ce décalage de 5mm.

L’opération suivante est la « création de matière » réalisée par l’outil « thicken » (grossissement) qui transforme une surface en volume. C’est l’épaisseur de plastique (PLA) de l’emboitement qui est donc spécifié à cette étape (5mm).

Le logiciel de CAO que nous utilisons est un logiciel de CAO dit « paramétrique » par opposition à la famille des logiciels dits « volumiques ». Cette différence de concept est primordiale dans notre étude, car il sera aisé de revenir à cette étape pour adapter la taille de l’emboitement à la réalité de la main de Timéo et de la moufle.

Et ce fut le cas, car nous avons fait 3 prototypes pour obtenir la taille correcte de l’emboitement permettant à Timéo d’insérer confortablement sa moufle.

Phase 4 : Insertion du pseudo bâton.

En lieu et place du pseudo bâton utilisé pendant le moulage, nous substituons le même volume par un cylindre de même rayon, qui sera enserré par les doigts de la main de Timéo.

L’emboitement adapté à la paume maintient la main, tandis que les quatre doigts enserrant le pseudo bâton complètent le serrage et guident l’appareil lors des mouvements du bâton.

Phase 5 : Ajout du support, mandrin de bâton

Une fois le pseudo bâton positionné, l’excédent de l’emboitement vers l’avant est enlevé pour permettre à la moufle de se refermer sur la poignée.

Le mandrin recevant le bâton de ski est rajouté, avec des longerons de renfort pour supporter les efforts latéraux.

Un œilleton pour la dragonne est rajouté sur la partie arrière de l’emboitement.

Dernière phase

Toutes les arrêtes sont arrondies : les saillantes sont arrondies pour ne pas blesser Timéo, les concaves pour augmenter le nombre de couches en contact lors de la fusion ce qui augmente la solidité des objets imprimés.







Après le glossy bleu/vert du pouce, le glossy gold de Goldfinger !

Le futur champion

Et ça pousse sur les bâtons !!  Mission en partie réussie … le plus dur reste à faire : la 3ème étoile (comme Manon !!)

A suivre

En attente des dernières photos du champion

Coudière Active : Concept

Coudière Active : Concept

Mila souffre d’arthrogrypose congénitale (amyoplasie), qui l’empêche de plier ses bras. Elle peut étendre ses bras mais ne peut pas les plier. De ce fait, elle se contorsionne au détriment de sa colonne vertébrale, pour saisir des objets qui sont proches d’elle.

L’ergothérapeute du CHU qui s’occupe de Mila, a fabriqué une orthèse de type coudière articulée avec deux gouttières reliées par un ressort (de fabrication artisanale) qui ont pour but de ramener le bras équipé en position rétractée ceci pour valider le concept de son orthèse.

Une fois le concept validé, elle a fait appel à la team Gre-Nable pour améliorer le système et le rendre évolutif au fur et à mesure des progrès réalisés et de la croissance de Mila.

Ensemble nous définissons le cahier des charges :

  • appareillage ultra léger car les muscles des épaules sont faibles,
  • système proche du corps pour passer sous les vêtements,
  • répartition des efforts de chaque coté du coude,
  • réplicable pour les deux bras avec un fonctionnement identique,
  • efficacité évolutive en fonction de la croissance,
  • ressorts calibrés échangeables indépendamment des gouttières.



Recherche de solutions

Nos ressources de fabrication liées à notre activité de makers sont principalement l’impression 3D par dépôt de matériaux (FDM), la découpe laser et la mécanique de base sans machines spéciales (CNC).

Solution 1 : ressorts imprimés en semi-flexible

Donc la première idée considérée était de réaliser des ressorts par impression de plastiques flexibles. Nous avions déjà réalisé des ressorts de cette manière, donc nous pensions que la difficulté serait de calibrer correctement le nombre de couches à imprimer, de choisir le bon filament avec le coefficient SHORE adapté.

La fonction était remplie, mais l’efficacité du système était complétement insuffisante.



Solution 2 : Utilisation de ressorts traditionnels

Retour à la CAO pour concevoir un système avec un ressort de torsion en corde à piano. La seule contrainte est l’angle de repos, imposé à 70° (par rapport à la verticale) qui est l’angle maximum que peut accepter le bras de Mila. Donc, lorsque Mila ne tendra pas son bras (travail du triceps), le bras sera ramené vers le haut par le ressort de torsion.

Design du système à ressort



Et c’est lorsqu’il faut transformer un design en réalité physique que l’on découvre les limites du DIY de qualité. Après avoir commandé de la corde à piano de différentes sections, après avoir essayé (vainement) de fabriquer un ressort à la main avec de la corde à piano de section = 1.2 mm, on reste modeste devant les problèmes posés.

  • Comment réaliser plusieurs ressorts de forces différentes pour pouvoir trouver le ressort adapté à la force de rappel nécessaire au bras de Mila ?
  • Comment assurer la répétitivité des caractéristiques pour les deux bras ?
  • Comment garantir l’adéquation de la force de torsion des ressorts en fonction de l’évolution des bras de Mila ?

Il faut s’en remettre aux spécialistes.

Heureusement, il y a une société spécialisée dans la conception et fabrication de ressorts à quelques kilomètres de chez nous. Et cette société accepte généreusement de nous aider (et d’aider Mila) en fabriquant gracieusement des ressorts pour notre coudière.

Un grand merci au Groupe JACQUEMET, représenté par Agnès J. – Chargée de développement pour le groupe- qui a généreusement mis à notre disposition un peu de temps de Blandine M. (Responsable de production de RESSORTS TECHNIQUES RAYNAUD à Goncelin) pour nous fabriquer un ensemble de ressorts. De fait, Blandine nous a apporté toutes ses connaissances du métier afin de faire évoluer notre cahier des charges (largement insuffisant). En bénéficiant de ses conseils, c’est un ensemble de ressorts avec des spécificités de contraintes différentes qui a été fabriqué pour trouver le ressort adapté à la situation actuelle et qui permettront de suivre l’évolution de Mila au fil des ans.

Le processus de fabrication est tellement atypique pour un visiteur que nous avons immortalisé cette étape par une vidéo !

… et voilà le travail : des lots de ressorts avec un angle de base de 70°, 60° (précontrainte de 10°), 50°, 40° en corde à piano de dimètre 1.2 mm et les mêmes en 1.5mm.

Nous allons donc pouvoir essayer différents ressorts, pour trouver celui qui ramènera naturellement le bras de Mila en position repliée avec un angle de 70° (angle recherché par l’ergothérapeute).

Articulation

Design de deux bras articulés dans lesquels seront insérés les 2 branches du ressort. Le ressort ayant été fabriqué avec une angle de 50°, le ressort est précontraint à une ouverture de 70° du fait de la géométrie des bras.

Berceaux

Les berceaux sont imprimés à plat, avec un motif Voronoi (pour l’aspect, la respiration du bras), puis cintrés au diamètre du bras de Mila, en les trempant dans l’eau chaude. Afin de ne pas appliquer de chaleur au bras de la petite Mila, un gabarit en PLA au diamètre de 35mm a été préalablement imprimé.

Sur chaque berceau est collé un bloc de support du bras de l’articulation. Le bras coulisse à l’intérieur du support et il sera bloqué en position lorsque la coudière sera en position de travail.

Le bras de Mila est en position. L’ergothérapeute a rajouté un peu de protection (rose) pour éviter le pincement de la peau par l’articulation.

Les berceaux sont maintenus par des bandes velcros.

Le concept est validé, mais le bras ne reste pas totalement en position à l’intérieur des berceaux. Des mesures sont prises pour concevoir une nouvelle version de berceaux, pour rajouter une articulation symétrique (sans ressort) pour éviter un phénomène de torsion.  Rendez-vous après les vacances pour la séance suivante.

Les berceaux sont cintrés au bon diamètre, l’articulation (avec son ressort) est insérée dans les supports.

L’angle précontraint du ressort est de 50°. Le choix de cette valeur (50°) est expérimentale. Elle correspond à la précontrainte nécessaire pour ramener le bras de Mila en position rétractée, sans efforts de sa part.

Les efforts que Mila aura à faire, seront uniquement des efforts d’ouverture du bras, faisant travailler son triceps.

Les vacances passées, Mila et sa maman ont décidé de reporter l’usage de cette orthèse à une période ultérieure. C’est un fait que Mila est encore très jeune, qu’il est difficile de retenir son attention et qu’il n’est pas utile de lui imposer cet exercice si elle ne le souhaite pas. Dans un ou deux ans, le moment sera certainement propice pour reprendre le projet.

En attendant Mila apprécie beaucoup les exercices avec le Dowing, pour lequel team Gre-nable a imprimé des berceaux adaptés aux tous jeunes enfants.

A bientôt Mila.

La Pince de Timeo

La Pince de Timeo

Timéo

Timéo, jeune garçon de Haute-Savoie, a fait appel à e-Nable France pour améliorer son quotidien et pratiquer ses sports favoris (vélo, ski, foot). L’absence de pouce de sa main bote droite ne lui permet pas de réaliser une pince avec son index.

Après analyse du besoin avec son ergothérapeute du CHU Alpes Grenoble (toujours Véronique !!) et de son ergothérapeute ‘locale’, la team a décidé de développer une attelle qui rajouterait un pouce (imprimé) en position d’opposition par rapport à l’index.

Mais en grand sportif qu’il est, Timéo souhaite pleinement utiliser sa bicyclette tout terrain et gagner ses étoiles FFS lors de la prochaine saison de ski à Flaine.

Donc la team s’est engagée à lui fabriquer également une adaptation pour son vélo et un bâton de ski adapté à son agénésie.



Moulage de la main

Timéo habitant un peu loin de Grenoble, nous avons sous-traité à son père la réalisation du moulage de la main. Grâce au tuto trouvé sur Youtube, le papa a réalisé un super moule en alginate, puis a coulé une main en plâtre synthétique pour obtenir un contre-moule de grande qualité.

Protocole bien rôdé par la team, l’étape suivante consiste à obtenir un fichier STL (mesh) à partir du plâtre. Après quelques essais, nous avons opté pour un scan de qualité réduite pour limiter le nombre de triangles du STL.

Ce STL sera la base pour nos 3 projets (pouce, support vélo et bâton de ski). Nous allons donc le transformer au format B-Rep (STEP) pour qu’il soit utilisable directement par Onshape (notre CAO favorite).



Description de la solution.

Le système se compose :

  • d’un gantelet placé autour de la main au niveau du poignet ,
  • d’un pouce dessiné sous Blender, à positionner en opposition de l’index,

Quelques points techniques à résoudre :

  • le gantelet doit être adapté à la main de Timéo, facile à chausser, léger et aéré.
    • On applique un design de type Voronoi pour aérer le gantelet tout en assurant une solidité de la structure.
  • le pouce doit avoir la bonne longueur, une courbure permettant de tenir des objets plus ou moins importants et positionné exactement en opposition à l’index dont la mobilité n’est pas complète.

Le gantelet sera conçu à partir du STEP sous Onshape, le pouce sera conçu à partir de l’option modelage de Blender.

Au cours des différentes étapes, nos avons essayé de fusionner avec les deux sous-ensembles en STEP, puis finalement pour la version 3 (version définitive), la fusion a été effectuée avec les modules en STL, après repérage de la position du pouce sur le STEP du gantelet.



Prototype #1

Le prototype #1 nous révèle:

  • le gantelet n’a pas assez de jeu avec la main,
  • il faut modifier la fente pour faciliter l’insertion de la main dans le gantelet,
  • le pouce est trop court,
  • la position du doigt n’est pas du tout en face de l’index (il n’avait pas été compris que la flexibilité de l’index était limitée).

Retour à la planche à dessin pour un nouveau pouce et une adaptation du gantelet.

Prototype #2

Le prototype #2 nous révèle:

  • le jeu avec la main doit être augmenté de 1mm,
  • la fente également,
  • le pouce est quasiment à la bonne longueur, quelques mm de plus pour atteindre la perfection,
  • augmenter l’angle de fermeture de la deuxième phalange de 10° (avis de l’ergothérapeute),
  • rentrer le pouce de 10° (avis de l’ergothérapeute).

Retour à la planche à dessin pour un nouveau pouce et une adaptation du gantelet (dernière fois ?)

Prototype #3 (la Der ?)

Intuitant que ce prototype pourrait être le dernier, nous demandons à Timéo de choisir la couleur de son attelle. Elle ne sera jamais invisible donc autant la transformer en élément caractérisant sa personnalité.

Timéo choisit un filament bicolore bleu/vert brillant avec des effets de moiré obtenu aléatoirement lors des couches successives de l’impression.

Cerise sur le gâteau !

Une nouvelle version à base de filament en TPU (Thermoplastic polyurethane) a été imprimée, pour que Timéo puisse porter une attelle pendant ses séances de sport collectif, sans danger pour ses camarades et sans risque de casser son pouce.

Pour Aider Yann

Pour Aider Yann

La situation de Yann :

Yann est un adulte atteint d’une pathologie des nerfs (une NMMBC[1] pour les connaisseurs) qui rend en particulier inefficace la commande d’un muscle de son pouce gauche, celui qui permet d’amener le pouce en position d’opposition envers les autres doigts (justement nommé « muscle opposant du pouce », voir image ci-dessous). Le muscle s’atrophie. Yann ne peut donc plus avoir de préhension normale avec sa main gauche, ce qui est gênant pour un cuisinier (pour tenir un pain, un saucisson, un oignon… pendant que sa main droite coupe des tranches par exemple).

[image en provenance du site Doctissimo]

Le besoin

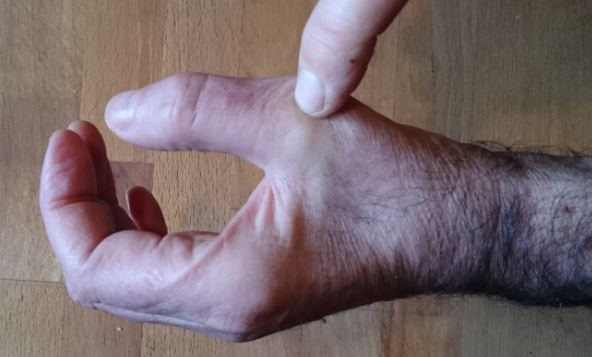

Il aurait donc besoin d’une assistance pour placer son pouce en opposition, mais il a aussi besoin de pouvoir replacer à volonté son pouce dans le plan de la main pour d’autres manipulations (couper de fines tranches de saumon par exemple).

Les ergothérapeutes du service de chirurgie de la main au CHU de Grenoble peuvent faire une orthèse rigide qui maintiendra le pouce de Yann en opposition, mais cela lui interdira de le relever pour remettre sa main à plat. L’orthèse à concevoir doit aussi être compatible avec les contraintes d’hygiène associée au métier de la cuisine, et être le moins encombrante ou invasive possible pour minimiser la gêne d’un port sur une longue durée. C’est donc son ergothérapeute qui lui a conseillé de prendre contact avec nous (« makers » de e-Nable France) pour voir si l’impression 3D pouvait réaliser une orthèse adaptée à sa situation.

La démarche

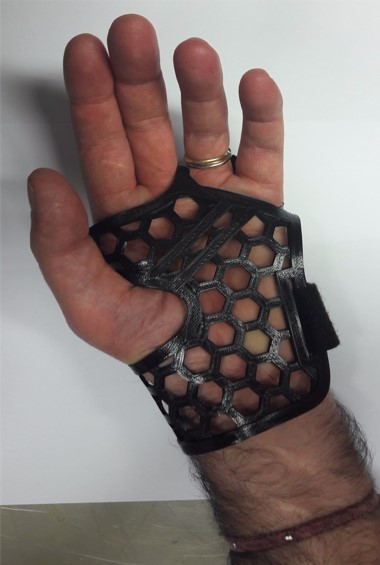

Le projet a d’abord été confié à un groupe d’élèves ingénieurs de Grenoble-INP Génie Industriel[2]. Après une étude très fine du besoin, et l’usage d’un scanner 3D pour modéliser la main de Yann, ils ont effectué un benchmark qui a confirmé que la plupart des orthèses existantes pour la main sont fabriquées à base de treillis en plastique thermo-formable qui reste rigide après mise en forme, ce qui interdirait à Yann de ramener son pouce dans le plan de la main. Le modèle scanné a permis d’imprimer une copie de la main de Yann pour tester rapidement la mise en place des différentes orthèses. Néanmoins, cela ne permet pas de juger de l’efficacité de maintien du pouce dans la position souhaitée, pour cela plusieurs entrevues avec Yann ont été nécessaires. ils ont abouti une orthèse imprimée à base de matériau flexible qui s’enroule autour de la main, s’accroche à la base des doigts index-majeur, et maintient le pouce en position opposable, sans interdire le retour en position main plate. Le résultat de cette étude est prometteur, mais le maintien en opposition semble encore insuffisant à Yann, l’orthèse est un peu trop volumineuse pour être utilisées sur une longue durée par Yann dans le cadre de son métier.



Les évolutions

Ce premier projet ayant donné des résultats intéressants et permettant d’envisager encore quelques améliorations, nous avons pris la suite, et deux entrevues supplémentaires avec Yann ont permis d’aboutir à une orthèse munie d’une languette d’appui un peu plus épaisse derrière le pouce. L’orthèse est par ailleurs réduite donc moins invasive, plus souple, elle s’accroche aux doigts majeur-annulaire (ce qui permet de mieux tirer le pouce en opposition). Les sangles Velcro sont aussi réduite en largeur pour moins de gêne.

Yann semble content du maintien que lui procure cette orthèse, tout en lui laissant la possibilité de ramener sa main à plat lorsqu’il le souhaite. Il reste néanmoins que le passage des filaments plastique entre les doigts est encore gênant. Yann est donc retourné voir son ergothérapeute qui a placé une protection constituée d’un tissus adhésif très mince, qui devrait éviter de blesser la peau entre ses doigts.

« Concernant l’orthèse,les évolutions ont permis de la rendre efficace et plus confortable, cependant, pas suffisamment pour la porter sur un long moment. (durée supérieure à 1 heure). Je l’utilise donc seulement sur des tâches bien définies que je regroupe au maximum,et l’efficacité est au rendez-vous ! […]

Merci à toute l’équipe, merci pour vos actions qui permettent à quelques heureuses personnes de retrouver une partie d’autonomie. »

Yann.

« L’orthèse développée par l’équipe Gre-Nable :

  • libère la mobilité du poignet par rapport au premier jet,
  • permet l’opposition passive( par l’attelle) et le retour actif du pouce dans le plan de la main (par le patient),
  • pas d’encombrement en paume – désinfection possible par immersion,
  • peu volumineuse: passe sous un gant en vinyl

La personne [Yann] retrouve une fonction sans que ce soit au détriment d’une autre.

C’est là que c’est fort ! »

Ergothérapeute du CHU en charge du cas de Yann

CHU de Grenoble

Pour accéder aux modèles d’orthèses développés

Pour nos développements, nous utilisons une web-application Onshape, professionnelle, avec un accès gratuit pour les makers. Il suffit de s’inscrire. C’est une application de CAO Paramétrique très puissante et plutôt facile à appréhender, développée par les anciens concepteurs de SolidWorks. Tous les projets développés grâce à la licence gratuite sont publics, donc accessible à tout le monde en lecture et copiable dans votre environnement.

orthese

Orthèse dans Onshape

Après connexion à Onshape, il suffit de chercher le mot « Orthosis » pour trouver toutes les versions de cette orthèse (parmi quelques autres), ou « orthosis_Gre-Nable_Yann_V6 » pour la série des dernières modifications présentées sur les images ci-dessus.


Notes :

1) Neuropathie Motrice Multifocale avec Blocs de Conduction, entraînant un déficit moteur d’une partie de la main gauche.

2) Grand merci à toute l’équipe d’élèves ingénieurs pour leur contribution significative à ce projet : Valeria Baghin, Adriana Camacho, Lucas Delaire, Dorian Gomez, Orianne Kassis, Bhargav Patel
